SWH100厨房洗衣机污水提升器
厨房污水提升器,茶水间污水提升器,同层排水污水提升器

产品用途:
德国泽德SWH100系列污水提升器,用于洗衣机、淋浴、浴缸、厨房等污水提升排放(排放厨房废水请加油水分离器)

产品特点:
SWH100污水提升器整机德国进口,10L有效容积的PP箱体,水泵控制部分连接在箱盖上,维护非常方便,带有洗衣机专用管接头和活性炭过滤器。

推荐产品:

SWH100污水提升器特点:
•安装方便,安装配件齐备
•10L有效容积的PP箱体
•集成超高液位声音报警
•具备连接外部报警和洗衣机停止的无电位接点
•同洗涤盆的滑动活接使安装更加简单维护也更加方便
•易于维护,因为泵可以通过抬起箱盖直接移出,避免污水流出
(泵固定在箱盖上)
•箱体没有电缆引出口
•带洗衣机专用的管接头

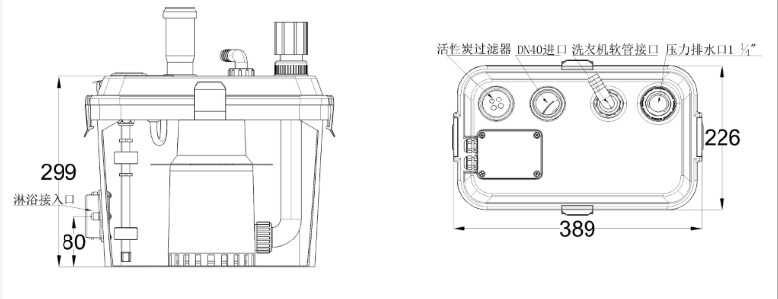

•箱体右侧具备DN50的管口,可以接淋浴等,管中心距地只有80毫米
•工作温度40℃(短时间可达90℃)
•压力出口1¼“集成止回阀
•箱体带有活性炭过滤气孔
• 1.5米连接电缆带电源插头
应用:
•不含有粪便的生活污水、洗衣机废水的
淋浴废水,洗手盆废水等提升排放
•用于地下室防洪、防止溢流保护的污水提升



选择配件:



洗衣机停止系统

产品特点:洗衣机停止系统可以用于很多地方,一些设备不能直接提升废水的,而是通过污水提升器提升排放.

开关装置同泵的控制器联通,
洗衣机的插头直接插入此单元中,而此单元也就相当于插座,这样此单元就可以发挥作用了。如果泵提升系统 出现故障时,洗衣机的电源就终止供电了

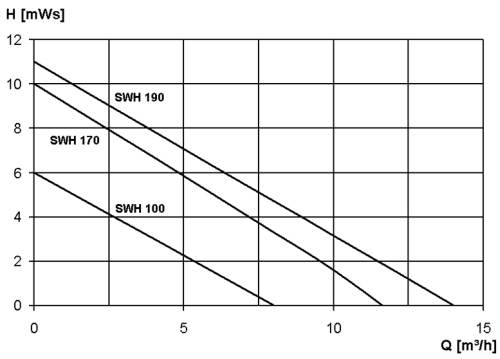

型号

序列号

P1

[W]

P2

[W]

电压

[V]

电流

[A]

转速

[min-1]

Qmax

[m3/h]

Hmax

[m]

过流直径

[mm]

重量

[kg]

价格组

SWH 100

11463

300

130

230

1.3

2800

8

6

10

5.0

A

SWH 170

11464

850

430

230

3.7

2800

11.5

10

10

6.0

A

SWH 190

11471

850

430

230

3.7

2800

14

11

10

7.0

A

污水提升器SWH 100系列配件

WMS

13003

洗衣机停止SWH100-190

B

Hupe

12068

警铃(230V)

B

Leuchte

12075

光信号灯(230V)

B



第一步:打开箱盖,在箱体的右上角边缘有波纹咬合,可以选择用个小薄平口刀嵌入一点,使咬合分离,之后用力垂直向上拉出箱盖,注意电机,泵,控制器全部在箱盖上固定,需要用一点力同时拉出来之后一定注意磁簧液位感应器不可以被磕碰。取出固定泵体的纸板。
第二步:如果需要连接底部最低的Φ50的进水口,可以把箱盖内部用螺丝刀把Φ50进水口封头的螺丝扭掉,之后从里面用螺丝刀手柄等向外推,把封头推开就可以了。
第三步:把箱盖重新盖好,用力压实,同时把固定箱盖和箱体的四个压扣安装好,安装好后如图,比保证箱体密闭性。
第四步:连接排水管道,采用Φ40外丝的管接头同设备带活接的止回阀连接,建议安装个闸阀,以便检修的时候防止污水倒流,设备的排水管道连接就完成了。
第五步:进水管道的连接,顶部Φ40的进水管可以把洗手盆等的进水管直接插入滑动活接中,方便后期维护;如果有洗衣机或者冷凝水和反冲洗废水等,可以将软的排水管或直接套在标配的洗衣机接头上。如果底部Φ50的有淋浴废水,直接把管道插入橡胶密封圈中就可以了。
第六步:所有的安装就完成了,注意禁止带电操作,安装的时候一定要把电源拔掉。
